Après avoir vu le fonctionnement du système, les signes de vieillissement d’un capteur et les précautions à prendre lors d’un changement de pneu, nous arrivons maintenant à l’étape qui suit la panne : le remplacement du capteur RDC.
Monter physiquement un capteur neuf dans la roue ne suffit pas toujours.
Pour que la pression soit de nouveau affichée, la moto doit pouvoir identifier le nouveau capteur et associer son numéro d’identification à la bonne roue.
Pourquoi un capteur neuf n’est-il pas toujours reconnu automatiquement ?
Chaque capteur RDC possède un identifiant électronique unique.
Cet identifiant permet à la moto de savoir :
- Quel capteur lui transmet une information.
- À quelle roue il est associé.
- Quelle pression doit être affichée à l’avant ou à l’arrière.
Lorsque le capteur d’origine est remplacé, son identifiant change.
Selon le capteur installé et la méthode utilisée, la moto peut parfois reconnaître le nouveau capteur après roulage, mais ce n’est pas systématique.
Dans certains cas, le nouvel identifiant doit être enregistré dans le système RDC de la moto à l’aide d’un outil de diagnostic.
Quelles informations faut-il connaître avant le montage ?
Avant d’installer un nouveau capteur, il est important de relever son numéro d’identification.
Celui-ci peut être fourni :
- Sur une étiquette collée au capteur.
- Imprimé ou gravé sur son boîtier.
- Sur son emballage.
- Sur une étiquette séparée fournie avec le capteur.
- Dans la documentation du fabricant.
- Par lecture électronique avec un outil compatible.
Attention à ne pas confondre :
- La référence commerciale du capteur.
- Le numéro de série.
- L’identifiant électronique RDC qui doit être enregistré dans la moto.
Selon le fabricant et l’outil utilisé, cet identifiant peut être présenté sous une forme décimale ou hexadécimale.
Ce numéro doit être conservé avant que le capteur ne soit enfermé à l’intérieur du pneu.
Une fois le pneu remonté, il devient beaucoup plus difficile de vérifier visuellement les informations inscrites sur le capteur.
Il est donc prudent de :
- Photographier le capteur et toutes les inscriptions présentes sur son boîtier.
- Noter s’il est destiné à la roue avant ou arrière.
- Conserver l’emballage jusqu’à la validation complète du système.
- Noter sa date de montage.
Comment récupérer l’identifiant lorsqu’on ne l’a pas ?
Si l’étiquette a été perdue ou si le capteur est déjà installé dans la roue, plusieurs solutions sont possibles.
Lire l’identifiant enregistré dans la moto
Si le capteur est déjà associé au système RDC, un outil de diagnostic compatible peut permettre de consulter les identifiants mémorisés pour les roues avant et arrière.
Cette méthode est particulièrement utile avant de remplacer un ancien capteur ou pour préparer le clonage de son identifiant.
Interroger directement le capteur
Un outil d’activation ou de lecture TPMS compatible peut réveiller le capteur et récupérer l’identifiant qu’il transmet.
Cette opération peut être réalisée :
- Par un atelier spécialisé dans les pneus ou les systèmes TPMS.
- Avec un outil professionnel de lecture et de programmation.
- Avec une fonction d’apprentissage compatible capable de détecter le capteur lorsqu’il transmet.
Utiliser une fonction d’apprentissage
Certains outils peuvent placer le système RDC en mode apprentissage puis récupérer l’identifiant lorsque le capteur est réveillé.
Il n’est donc pas toujours nécessaire de redémonter immédiatement le pneu simplement parce que l’étiquette ou l’emballage du capteur a été perdu.
En revanche, si le capteur est totalement hors service, que son identifiant n’est plus lisible et qu’il n’est plus enregistré dans la moto, sa récupération peut devenir impossible.
Dans ce cas, le nouveau capteur devra être enregistré avec son propre identifiant.
Quels outils permettent d’enregistrer un capteur RDC ?
L’enregistrement d’un nouvel identifiant peut être réalisé avec un outil de diagnostic compatible avec les fonctions RDC de la BMW concernée.
Parmi les solutions couramment utilisées par les propriétaires de GS/GSA LC, on retrouve notamment :

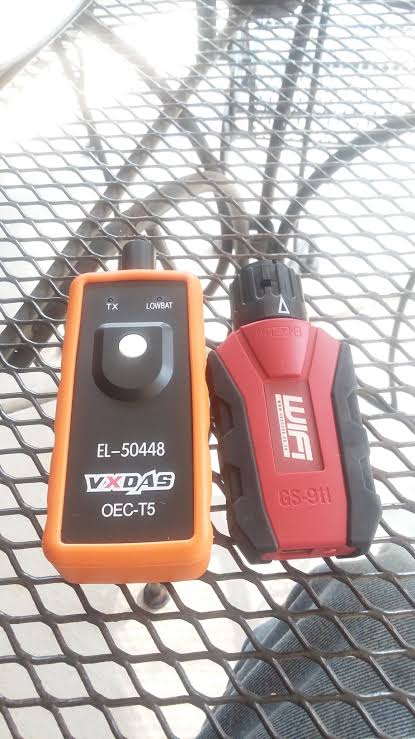

- Le GS-911.
- MotoScan en version Ultimate associé à un adaptateur OBD compatible, comme l’OBDLink LX.
- L’outil de diagnostic BMW utilisé en concession ou dans un atelier spécialisé.
Ces outils peuvent permettre, selon le modèle de moto et la version du logiciel :
- De lire les identifiants déjà enregistrés.
- D’effacer ou de remplacer l’identifiant d’un ancien capteur.
- D’enregistrer le nouvel identifiant.
- D’associer correctement le capteur à la roue avant ou arrière.
- De contrôler la communication avec le système RDC.
La disponibilité exacte des fonctions dépend de la moto, de l’année, de l’outil et de la version du logiciel utilisé.
Enregistrement manuel ou apprentissage automatique ?
Deux méthodes principales peuvent être rencontrées.
1 – L’enregistrement manuel de l’identifiant
L’identifiant inscrit sur le capteur est saisi directement dans le système avec l’outil de diagnostic.
Cette méthode présente un avantage important :
La moto sait immédiatement quel capteur doit être associé à chaque roue.
Elle évite également les recherches aléatoires lorsque plusieurs motos ou plusieurs capteurs se trouvent à proximité.
2 – La détection ou l’apprentissage du capteur
Certains outils et certains systèmes permettent de détecter le capteur lorsqu’il transmet.
Il peut alors être nécessaire de :
- Réveiller le capteur avec un activateur compatible.
- Faire tourner la roue.
- Rouler avec la moto.
- Lancer une fonction d’apprentissage depuis l’outil de diagnostic.
La méthode exacte dépend du matériel utilisé.
Il ne faut donc pas supposer qu’un simple roulage suffira dans tous les cas.
Pourquoi la position avant ou arrière est-elle importante ?
La moto doit savoir quel identifiant correspond à chaque roue.
Si les identifiants sont inversés :
- La pression avant peut être affichée à la place de l’arrière.
- La pression arrière peut être affichée à la place de l’avant.
- Le diagnostic d’une fuite ou d’une baisse de pression peut devenir trompeur.
Après l’enregistrement, il faut donc contrôler que chaque valeur correspond bien à la roue concernée.
Une méthode simple consiste à modifier légèrement la pression d’une seule roue, puis à vérifier quelle valeur évolue après la mise à jour de l’affichage.
Capteur BMW ou capteur compatible ?
Deux grandes solutions existent lors du remplacement.
Le capteur BMW d’origine
Ses principaux avantages sont :
- Une compatibilité normalement adaptée au modèle prévu.
- Une fréquence et un protocole correspondant au système BMW concerné.
- Une identification plus simple dans le réseau constructeur.
Son principal inconvénient reste généralement son prix.
Le capteur compatible
Il existe des capteurs adaptables vendus comme compatibles avec différentes BMW GS/GSA.
Ils peuvent être moins coûteux, mais il faut vérifier plusieurs points avant l’achat :
- La fréquence radio utilisée.
- La compatibilité avec l’année et le marché de la moto.
- Le type de valve et de fixation.
- La présence d’un identifiant exploitable.
- La possibilité de programmer ou de cloner le capteur.
- La qualité réelle du produit.
Un capteur physiquement compatible avec la jante n’est pas forcément compatible électroniquement avec la moto.
Le prix seul ne doit donc pas être le seul critère de choix.
Où se procurer les capteurs ?
Plusieurs solutions sont possibles :
- Le réseau BMW, pour obtenir un capteur d’origine correspondant à la moto.
- Les spécialistes des pièces BMW.
- Les vendeurs spécialisés dans les systèmes TPMS.
- Les équipementiers proposant des capteurs compatibles de marque reconnue.
- Les grandes plateformes de vente en ligne.
De nombreux propriétaires achètent également leurs capteurs sur AliExpress.
Certains les installent et les utilisent pendant plusieurs années sans rencontrer le moindre problème.
Mais il existe toujours une part de risque concernant :
- La qualité réelle du capteur.
- Sa compatibilité électronique.
- La durée de vie de sa pile.
- La fiabilité de son étanchéité.
- La présence d’un identifiant lisible ou exploitable.
- La possibilité de le programmer correctement.
L’achat d’un capteur à très bas prix sur ce type de plateforme reste donc un coup de poker. Il peut fonctionner parfaitement, mais le résultat est moins prévisible qu’avec un capteur BMW ou une marque reconnue.
Avant de commander, il faut au minimum contrôler :
- Le modèle et l’année de la moto.
- Le marché auquel elle est destinée.
- La fréquence radio annoncée.
- Le type de valve et de fixation.
- La présence de l’identifiant.
- La nécessité éventuelle de programmer le capteur avant son montage.
- Les avis concernant exactement la même référence.
- Les possibilités de retour en cas d’incompatibilité.
Un capteur qui ressemble exactement à la pièce d’origine peut malgré tout rester invisible pour la moto.
Qu’est-ce qu’un capteur cloné ?
Certains capteurs compatibles peuvent être programmés avec le même identifiant que l’ancien capteur.
On parle alors de clonage de l’identifiant.
L’intérêt est simple :
Si le nouveau capteur reprend exactement l’identifiant de l’ancien, la moto peut continuer à le reconnaître comme s’il s’agissait du capteur d’origine.
Cela peut éviter de modifier les identifiants enregistrés dans la moto.
Mais cette méthode demande :
- Un capteur programmable compatible.
- La connaissance de l’identifiant de l’ancien capteur.
- Un outil capable de programmer correctement le nouveau capteur.
Le clonage ne doit pas être confondu avec une simple copie visuelle du numéro inscrit sur le boîtier.
Faut-il remplacer le capteur complet ou seulement sa pile ?
La solution officielle consiste généralement à remplacer le capteur complet lorsque sa pile interne est épuisée.
Cependant, certains spécialistes et bricoleurs expérimentés choisissent d’ouvrir le capteur et de remplacer uniquement la pile.

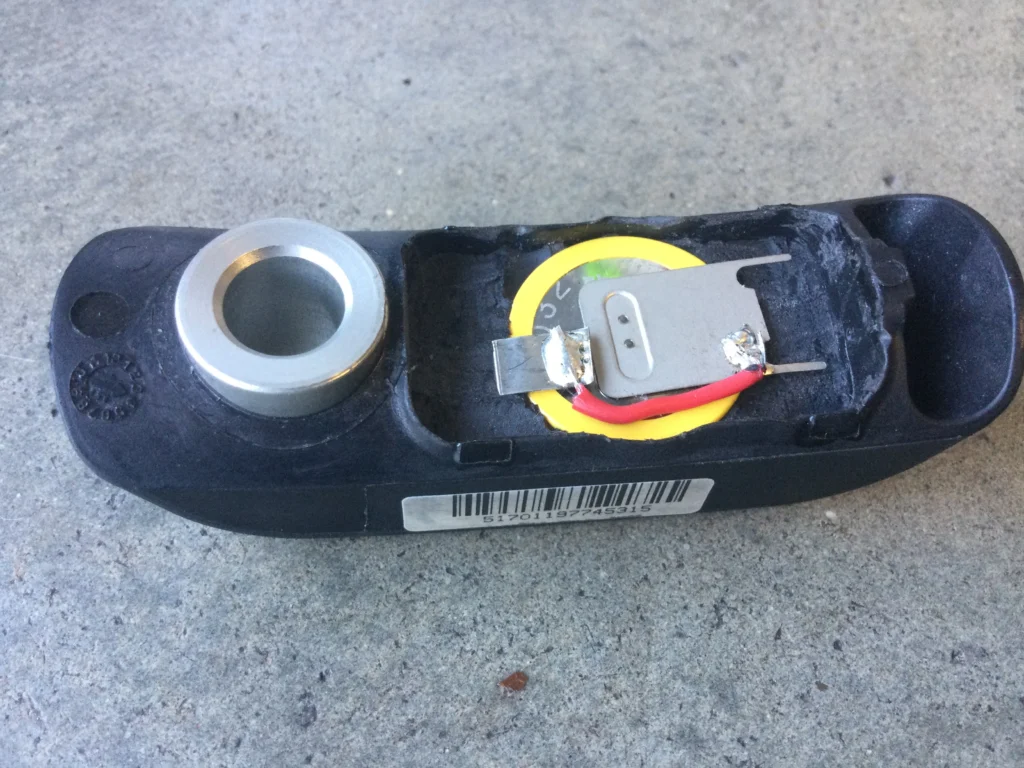

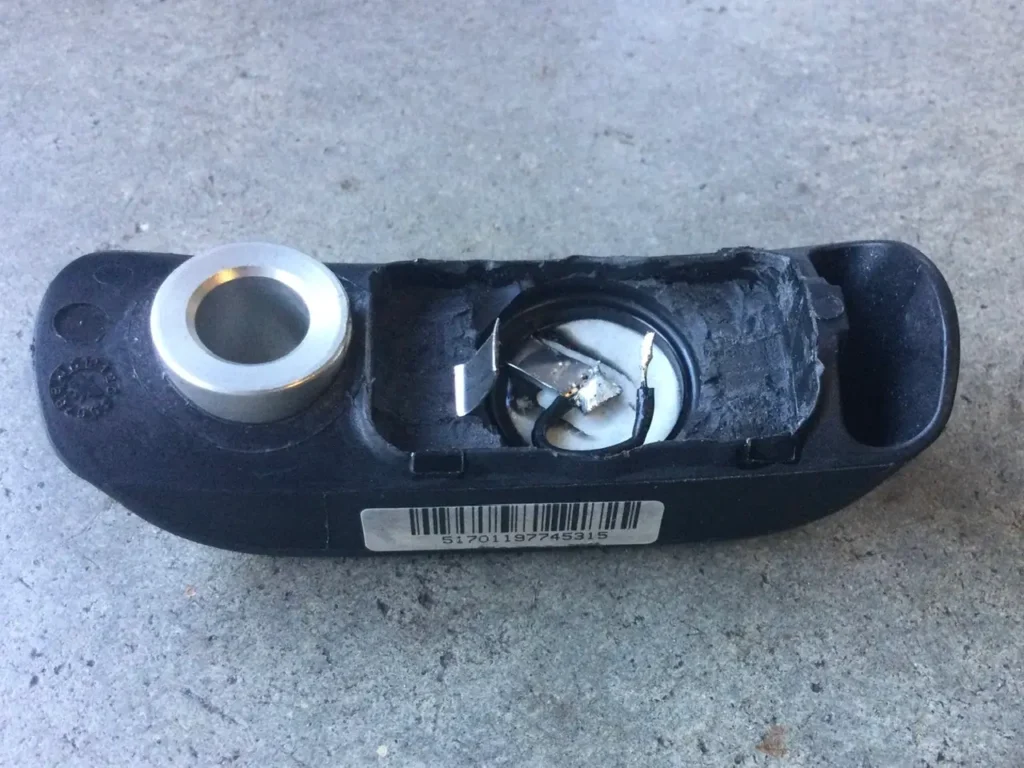

Les photos ci-dessous montrent un capteur RDC d’origine après retrait du matériau d’étanchéité, puis l’installation d’une pile de remplacement.
La pile d’origine est reliée au circuit électronique par des languettes métalliques. Il ne faut pas tenter de souder directement sur une pile CR2032 classique, car la chaleur transmise par le fer à souder peut l’endommager et présenter un risque sérieux. Il faut utiliser une pile CR2032 équipée de languettes ou de broches prévues pour le soudage.
Avant toute commande, il reste toutefois indispensable de vérifier la référence, les dimensions et la configuration exacte de la pile présente dans le capteur concerné.
Les capteurs RDC d’origine sont entièrement scellés dans une résine afin de protéger l’électronique contre l’humidité, les vibrations et les contraintes subies à l’intérieur de la roue. Pour accéder à la pile, cette résine doit être retirée très délicatement sans endommager les composants ni les connexions.
Après le remplacement, le capteur doit être soigneusement refermé avec une résine époxy ou un matériau d’étanchéité adapté. Cette étape est indispensable pour immobiliser la pile, protéger les soudures et restaurer la résistance du capteur à l’humidité et aux vibrations.
Le remplacement de la pile permet de conserver l’identifiant d’origine du capteur et peut éviter l’enregistrement d’un nouveau capteur dans la moto. En revanche, la fiabilité finale dépend entièrement de la précision du travail réalisé et de la qualité de la nouvelle étanchéité.
Cette réparation reste donc destinée aux personnes expérimentées en micro-soudure et en électronique. Pour la majorité des propriétaires, le remplacement complet du capteur lors d’un changement de pneu reste la solution la plus simple et la plus prévisible.
Remplacement du capteur complet
Avantages :
- Solution simple et durable.
- Boîtier, électronique, valve et pile neufs selon le produit choisi.
- Moins de risques liés à l’ouverture et à la refermeture du capteur.
Inconvénients :
- Coût plus élevé.
- Enregistrement ou programmation parfois nécessaire.
Remplacement de la pile uniquement
Avantages :
- Coût potentiellement plus faible.
- Possibilité de conserver l’identifiant d’origine du capteur.
- Pas toujours besoin de modifier l’enregistrement dans la moto.
Inconvénients :
- Le capteur doit être ouvert.
- L’ancienne résine ou l’ancien scellement doit être retiré.
- La pile doit être raccordée correctement.
- Le boîtier doit être refermé et rendu étanche.
- La fiabilité finale dépend fortement de la qualité de la réparation.
Ce n’est pas une opération prévue par BMW et elle demande un vrai savoir-faire.
Une réparation mal réalisée peut provoquer une panne rapide, une mauvaise étanchéité ou une détérioration définitive du capteur.
Que faut-il contrôler après le remplacement ?
Une fois le capteur monté et enregistré, il faut vérifier :
- Que la pression apparaît après le début du roulage.
- Que la bonne roue est associée à la bonne valeur.
- Que l’affichage reste stable pendant le trajet.
- Qu’aucun avertissement RDC ne reste présent.
- Qu’aucune fuite n’apparaît autour de la valve.
- Que les défauts mémorisés ont été contrôlés et, si nécessaire, effacés.
Il est également utile de conserver :
- La référence du capteur.
- Son identifiant.
- Sa date de montage.
- Sa position avant ou arrière.
- Son origine et la marque choisie.
Ces informations faciliteront les futurs diagnostics.
À retenir
Remplacer un capteur RDC ne consiste pas seulement à monter une nouvelle pièce dans la roue.
Il faut également :
- Choisir un capteur réellement compatible.
- Conserver son identifiant avant le montage.
- Savoir comment récupérer cet identifiant lorsqu’il n’est plus disponible.
- L’associer à la bonne roue.
- L’enregistrer ou le programmer si nécessaire.
- Contrôler son fonctionnement après le remontage.
Un capteur peut être neuf, correctement installé et parfaitement fonctionnel, mais rester invisible au tableau de bord tant que la moto ne connaît pas son identifiant.
Remarque : Réveil des capteurs adaptables / AliExpress : Certains capteurs génériques à bas prix sont livrés en mode veille profonde afin de préserver la durée de vie de leur pile avant l’installation. Dans certains cas, le simple fait de rouler ne suffit pas à les activer lors de la première procédure d’apprentissage. Un outil de déclenchement TPMS compatible peut alors être nécessaire pour réveiller le capteur afin que le système RDC de la moto puisse détecter son identifiant transmis pendant la procédure d’apprentissage avec MotoScan ou le GS-911. Le EL-50448, vendu quelques euros seulement, est couramment utilisé avec succès sur certains capteurs compatibles BMW, mais sa compatibilité n’est pas garantie avec tous les types de capteurs ni toutes les générations de systèmes RDC.
